Przyrząd z wyświetlaczem LCD do lokalizowania linii wysokiego i niskiego
napięcia, podłóg, rur wodnych i gazowych, wykrywania przerw i zwarć
Mastech MS6818 to profesjonalny przyrząd do lokalizowania linii
wysokiego i niskiego napięcia do głębokości 2 metrów. Dzięki temu
urządzeniu możliwe jest zlokalizowanie uszkodzonego i zwartego okablowania,
odnalezienie trasy przewodów i bezpieczników należących do
gniazdek. Jednak urządzenie to nie jest przeznaczone wyłącznie do

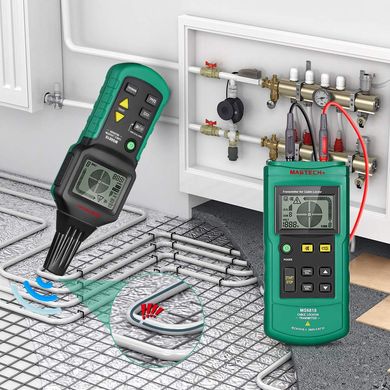

użytku elektrycznego, ale może być również używane do wykrywania
awarii elektrycznego ogrzewania podłogowego i z powodzeniem
stosowane do inspekcji rur wodnych i gazowych.

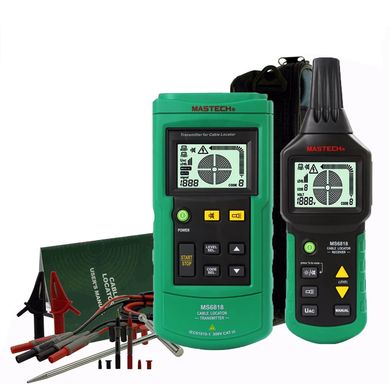

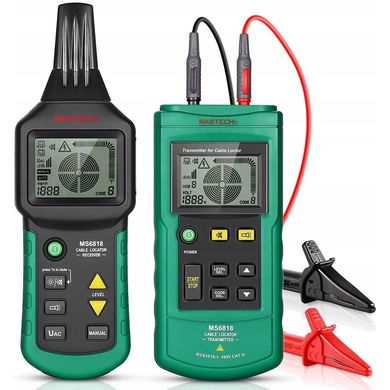

Urządzenie składa się z dwóch części,
nadajnika i odbiornika. Zarówno nadajnik,
jak i odbiornik są wyposażone w duże, wyraźne i czytelne
wyświetlacze.

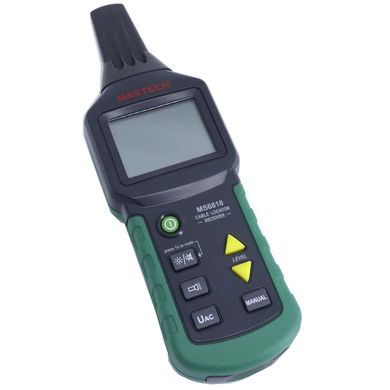

Odbiornik posiada również latarkę LED i bezdotykowe
wykrywanie napięcia przy 50 Hz.

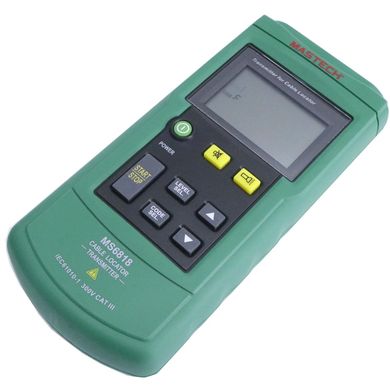

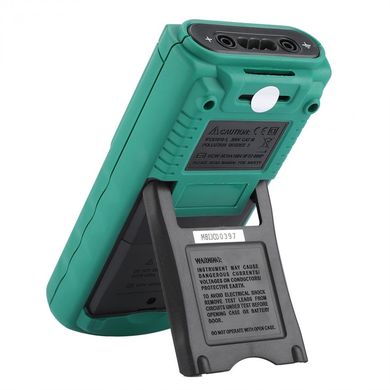

Na nadajniku, oprócz latarki LED , znajduje się również
praktyczny składany podłokietnik umożliwiający ustawienie
optymalnego kąta widzenia. Częstotliwość nadajnika wynosi 125 Hz.

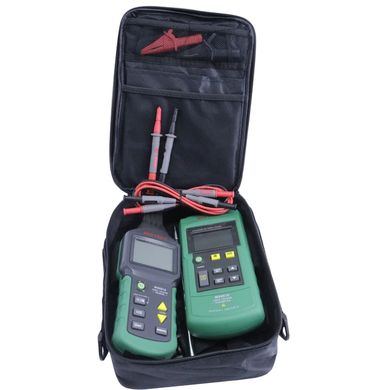

Oprócz praktycznego futerału z paskiem , w zestawie
znajdują się również przewody pomiarowe, dodatkowe
końcówki pomiarowe, zaciski stopniowe
i kołek uziemiający.
Funkcje:
- śledzenie i lokalizowanie kabli w ścianach, podłogach i ziemi,
pod i bez napięcia do 400V.
- znajdowanie przerwanych kabli lub zwarć między nimi w
ścianie
- wykrywanie bezpieczników i obwodów prądowych
- wykrywanie metalowych rur wodociągowych i gazowych
- pomiar napięcia 12 – 400 V AC/DC
- kodowane łącze 125 kHz między nadajnikiem a odbiornikiem
- lokalizowanie linii o głębokości do 2 metrów
Cechy:
- nadajnik i odbiornik z czytelnymi wyświetlaczami
- automatyczne wyłączanie
- podświetlenie wyświetlacza
- Wbudowana latarka LED
- Ręczna i automatyczna regulacja czułości
- wskaźnik niskiego poziomu naładowania baterii
Specyfikacja techniczna:.
Nadajnik:.
- sygnał wejściowy: 125 kHz
- Zakres napięcia: DC 12 – 400 V, AC 12 – 400 V / 50 – 60 Hz
- wyświetlacz: LCD, z wykresem słupkowym
- wytrzymałość dielektryczna napięcia zewnętrznego: maks.
400V AC/DC
- Kategoria przeciążenia: CAT II 300V
- stopień zanieczyszczenia: 2
- Zasilanie: 1× bateria 9V, IEC 6LR61, brak w zestawie
- Zużycie: MIN. 31 mA / MAX. 115 mA
- Bezpiecznik: F 0,5A, 6,3×32 mm
- temperatura pracy: 0 – 40°C, wilgotność względna 80% bez
kondensacji
- temperatura przechowywania: –20 – 60°C, wilgotność względna 80%
bez kondensacji
- wymiary: 190×89×42,5 mm
- waga bez akumulatora: ok. 360g
- waga z akumulatorem: ok. 420 g
Odbiorca:.
- Głębokość skanowania: zależy od materiału i konkretnego
zastosowania
- Tryb wyszukiwania kabli, połączenie jednobiegunowe: ok. 0 – 20 cm
- Tryb wyszukiwania kabla, połączenie dwubiegunowe: ok. 0 – 50 cm
- Tryb wyszukiwania kabli, oddzielna pętla: ok. 0 – 40 cm
- Określenie napięcia sieciowego: ok. 0 – 40 cm
- Zakres napięcia: DC 12 – 400 V, AC 12 – 400 V / 50 – 60 Hz
- wyświetlacz: LCD, z wykresem słupkowym
- Zasilanie: 6 baterii 1,5 V, IEC LR03, brak w zestawie
- Zużycie: MIN. 32 mA / MAX. 89 mA
- temperatura pracy: 0 – 40°C, wilgotność względna 80% bez
kondensacji
- temperatura przechowywania: –20 – 60°C, wilgotność względna 80%
bez kondensacji
- wysokość: maks. 2000 m
- wymiary: 241,5×78×38,5 mm
- waga bez akumulatora: ok. 280g
- waga z akumulatorem: ok. 350 g
tutaj https://www.sunnysoft.cz/download/cz-navod-pci-2492.pdf
