Przenośny cyfrowy tester LCR, ESR i półprzewodników FNIRSI LC1020E

Szukasz narzędzia, które dokładnie zmierzy rezystory, kondensatory i cewki, oferując jednocześnie przejrzysty interfejs iinteligentne funkcje? FNIRSI LC1020E to precyzyjny miernik LCR z kolorowym wyświetlaczem TFT 2,8", podstawową dokładnością 0,3% i szerokim zakresem pomiarowym. Kompaktowa konstrukcja, wydajna bateria i możliwość testowania pięciu częstotliwości sprawiają, że jest to idealne rozwiązanie dla laboratoriów i linii produkcyjnych, a także dla techników serwisowych i entuzjastów elektroniki.

Główne cechy

• Urządzenie zapewnia profesjonalną dokładność bazową na poziomie 0,3%, niezawodnie wykrywając nawet niewielkie zmiany komponentów.
• Obsługuje pojemności od 1 pF do 100 mF, rezystancje od 10 mΩ do 10 MΩ i indukcyjności od 1 µH do 100 H
• Pomiary przy częstotliwościach od 100 Hz do 100 kHz z wyborem napięcia testowego (0,1 V / 0,3 V / 0,6 V)

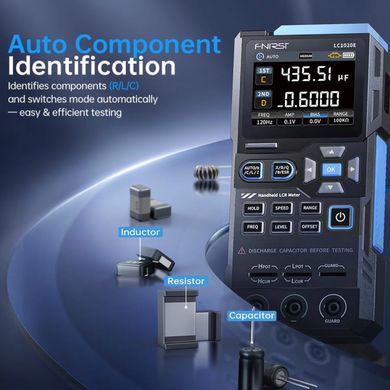

• Przyrząd automatycznie porównuje wartości z ustawioną tolerancją i ocenia je za pomocą sygnału dźwiękowego i wizualnego.
• Kolorowy wyświetlacz TFT pokazuje jednocześnie parametry główne i dodatkowe (np. ESR, D/Q, θ)

Wysoka dokładność i szeroki zakres pomiarowy

Urządzenie oferuje podstawową dokładność 0,3% i obsługuje szeroki zakres: indukcyjność do 100 H, pojemność do100 mF i rezystancję do 10 MΩ. Niezawodnie zaspokaja to potrzeby profesjonalistów i hobbystów podczas pracy z różnymi typami komponentów.

Pięć częstotliwości testowych i regulowane poziomy

Pięć częstotliwości testowych (100 Hz, 120 Hz, 1 kHz, 10 kHz i 100 kHz) i trzy poziomy testowe (0,1 V, 0,3 V i 0,6 V) zapewniają maksymalną elastyczność. Ułatwia to weryfikację zachowania komponentów zarówno w aplikacjach o niskiej, jak i wysokiej częstotliwości.

Podwójne porty i dokładny pomiar Kelvina

LC1020E jest wyposażony zarówno w trzypinowe gniazda do szybkich codziennych testów, jak i pięciopinowe gniazda do profesjonalnych pomiarów czteroprzewodowych (Kelvina). Minimalizuje to błędy spowodowane rezystancją przewodów pomiarowych i zapewnia maksymalną dokładność.

Inteligentne sortowanie i rejestrowanie danych

Przyrząd umożliwia ustawienie wartości nominalnej i tolerancji(0,1% – 99,9%) i automatycznie ocenia, czy testowany komponent jest zgodny. Wskazuje wynikzarówno dźwiękowo, jak i wizualnie, co znacznie przyspiesza testy seryjne. W celu ułatwienia kontroli jakości dostępna jest również funkcja zapisu wyniku pozytywnego/ne­gatywnego.

Czytelny wyświetlacz i długa żywotność baterii

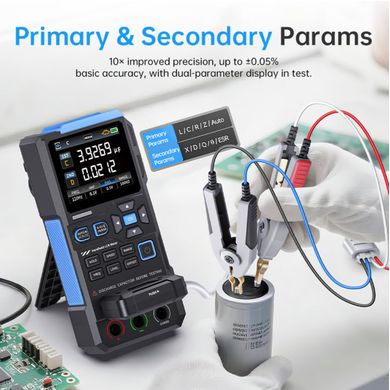

Kolorowy wyświetlacz TFT o przekątnej 2,8 cala pokazuje jednocześnie główne i drugorzędne parametry (np. R/D, C/Q, L/θ, ESR), dzięki czemu zawsze masz pełny przegląd. Zasilanie zapewnia wbudowana bateria 3000 mAh z funkcją automatycznego wyłączania i ładowania przez nowoczesne złączeUSB-C.

Parametry techniczne

• Wyświetlacz: Kolorowy wyświetlacz TFT LCD
• Liczba poziomów jasności: 10 poziomów jasności
• Rozmiar wyświetlacza: 2,8"
• Złącze ładowania:USB-C
• Podstawowa dokładność: ok. 0,3%
• Indukcyjność: 0–100 H
• Pojemność: 0–100 mF
• Rezystancja: 0–10 MΩ
• Mierzone parametry: AUTO/R/C/L/Z, wtórne: X, D, Q, θ, ESR
• Częstotliwość testowa: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Poziomy testowe: 0,1 V / 0,3 V / 0,6 V

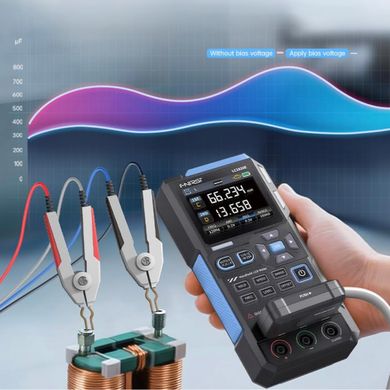

• Wewnętrzne odchylenie: 0,0 V / 0,5 V
• Prędkości pomiaru. Szybka (4/s), Średnia (2/s), Wolna (1/s)
• Kalibracja: obwód otwarty / zwarcie
• Funkcja sortowania: Regulowana tolerancja 0,1–99,9%, wskazanie dźwiękowe i wizualne
• Rejestr danych: Licznik sukcesów/porażek
• Impedancja wyjściowa: 100 Ω
• Porty testowe: 3-pinowe gniazdo i 5-pinowe gniazdo (4-przewodowy pomiar Kelvina)
• Zasilanie: Wbudowany akumulator litowo-jonowy 3,7 V 3000 mAh, ładowanie przez USB-C
• Automatyczne wyłączanie: Tak
• Wymiary: 185 × 85 × 35 mm
• Waga: około 680 g

Zawartość opakowania

• 1x FNIRSI LC1020E LCR
• 1x kabel USB-C do transmisji danych
• 1x płytka do kalibracji
• 1x zacisk testowy Kelvina
• 2x przewody pomiarowe (czerwony i czarny)
