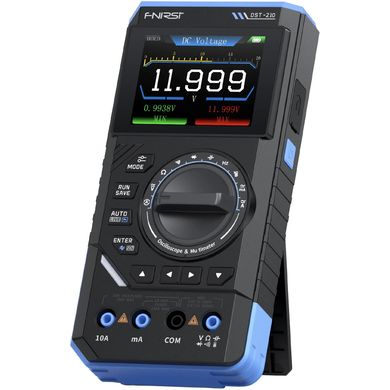

FNIRSI DST-210 Ręczny multimetr cyfrowy, oscyloskop i generator sygnału 3w1, 10 MHz, 48 MSa/s

FNIRSI DST-210 (i jego podstawowa wersja, DST-201) to przenośny wielofunkcyjny przyrząd, który łączy w sobie oscyloskop, generator sygnału i w pełni cyfrowy multimetr. Dzięki wydajnemu próbkowaniu, szerokiemu zestawowi funkcji pomiarowych i czytelnemu kolorowemu wyświetlaczowi staje się idealnym narzędziem dla techników, laboratoriów szkolnych i majsterkowiczów. Ponadto DST-210 oferuje wyższą częstotliwość próbkowania i szersze pasmo do szczegółowej analizy przebiegów.

Oscyloskop z zabezpieczeniem do ±400 V

Część oscyloskopowa urządzenia umożliwia monitorowanie sygnałów elektrycznych z analogową szerokością pasma do 10 MHz i częstotliwością próbkowania 48 MSa/s. Oferuje możliwość wyboru wyzwalania (Auto / Normal / Single), pomiar zbocza narastającego lub opadającego, czułość od 10 mV/div do 10 V/div, wskazywane przesunięcie sygnału i zamrożenie kształtu fali (HOLD). Przyrząd obsługuje automatyczny pomiar ważnych parametrów, takich jak wartość skuteczna, częstotliwość, okres, średnia, Vpp lub współczynnik wypełnienia. Impedancja wejściowa wynosi 1 MΩ, napięcie wejściowe może sięgać ±400 V przy użyciu sondy 10:1.

Generator sygnału z 13 przebiegami

Wbudowany generator sygnału obsługuje do 13 różnych przebiegów o amplitudach wyjściowych od 0,1 V do 3,0 V i częst­otliwościach do 10 kHz. W przypadku przebiegów prostokątnych i piłokształtnych cykl pracy można regulować w zakresie 0–100%. Będzie to przydatne podczas symulacji sygnałów wejściowych, testowania obwodów i debugowania urządzeń analogowych lub cyfrowych.

Potężny multimetr do wszystkich rodzajów pomiarów

Sekcja multimetru może obsłużyć wszystko, czego oczekujesz od nowoczesnego miernika – napięcie AC/DC do 1000 V / 750 V, prąddo 9,999 A, rezystancję do 19,999 MΩ, pojemnośćdo 99,99 mF, częstotliwość do 9,999 MHzi tem­peraturę do 1300 °C. Oczywiście dostępny jest pomiar diody, akustyczny test ciągłości, wskazanie zera i przewodu pod napięciem (LIVE), rejestracja wartości (HOLD) i automatyczne przełączanie zakresów.

Przejrzysta konstrukcja i długa żywotność

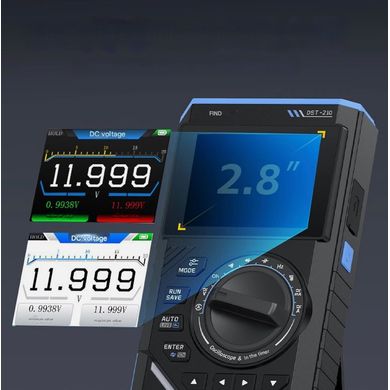

Przyrząd jest wyposażony w 2,8-calowy kolorowy wyświetlacz TFTz regulowanym podświetleniem, który wyraźnie wyświetla wszystkie parametry. Zasilanie zapewnia akumulator o pojemności 3000 mAhz czasem czuwania do 15 godzin. Kompaktowe wymiary(177 × 87 × 34 mm) i waga ok. 300 g sprawiają, że idealnie nadaje się do pracy w terenie lub w ciasnych warunkach. Ładowanie odbywa się poprzez nowoczesne wejście USB-C (5 V/1 A).

Parametry techniczne

Parametry ogólne

• Wyświetlacz: kolorowy TFT 2,8"
• Języki systemu: angielski, chiński
• Zasilanie: USB-C (5 V / 1 A)
• Pojemność baterii: 3000 mAh, Li-Ion
• Żywotność baterii: do 15 godzin w trybie gotowości
• Wymiary: 177,4 × 87,5 × 34,5 mm
• Waga: około 300 g
• Temperatura pracy: 0 – 40 °C

Oscyloskop

• Częstotliwość próbkowania: 48 MSa/s
• Szerokość pasma analogowego: 10 MHz
• Podstawa czasu: 500 ns – 20 s
• Czułość pionowa: 10 mV/div – 10 V/div
• Impedancja wejściowa: 1 MΩ
• Napięcie testowe: sonda 1:1: 80 Vpp (±40 V), sonda 10:1: 800 Vpp (±400 V)
• Wyzwalanie: automatyczne / normalne / pojedyncze
• Krawędź wyzwalania: rosnąca / opadająca
• Poziom wyzwalania : Regulowany ze wskazaniem
• Zatrzymanie fali (HOLD) : Tak
• Pomiary automatyczne : Maks., Min., Śr., RMS, Vpp, Częstotliwość, Okres, Cykl pracy

Multimetr napięcia DC i AC

• Zakres: 1,9999 V / 19,999 V / 199,99 V / 1000 V (DC)
• Napięcie: ±(0,5% + 3)
• Zakres: 1,9999 V / 19,999 V / 199,99 V / 750,0 V (AC)
• Napięcie: ±(1,0% + 3)

Prąd stały i zmienny

• Zakres: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (DC)
• Dokładność: ±(1,2% + 3)
• Zakres: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A (AC)
• Dokładność: ±(1,5% + 3)

Rezystancja

• Zakres: 199,99 Ω – 19,999 MΩ
• Dokładność: ±(0,5% + 3) do ±(2,0% + 3) w zależności od zakresu

Pojemność

• Zakres: 9,999 nF – 99,99 mF
• Dokładność: ±(2,0% + 5) do ±(5,0% + 20)

Częstotliwość

• Zakres: –55 °C do 1300 °C
• Dokładność: ±(2,5% + 5)

Inne funkcje

• Test diody: tak
• Tester ciągłości (z brzęczykiem): tak
• Wykrywanie przewodu fazowego (LIVE/N): tak
• Zatrzymanie/zam­rożenie danych: tak

Generator sygnału

• Liczba formatów wyjściowych: 13 typów sygnałów
• Zakres częstotliwości: 0 – 10 kHz
• Amplituda: 0,1 V – 3,0 V

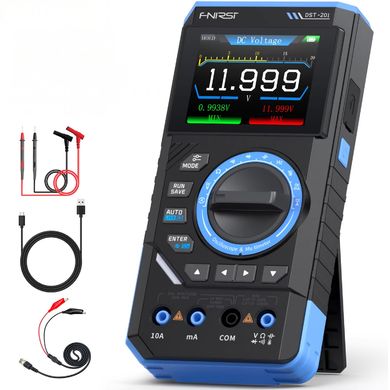

Zawartość opakowania

• 1x FNIRSI DST-210
• 1x kabel z zaciskami krokodylkowymi
• 2x sondy multimetru
• 1x kabel do ładowania
