FNIRSI DST-201 Ręczny multimetr cyfrowy, oscyloskop i generator sygnału 3w1, 1 MHz, 5 MSa/s

FNIRSI DST-201 to kompaktowy i wydajny przyrząd, któryintegruje trzy kluczowe narzędzia pomiarowe – multimetr cyfrowy, oscyloskop i generator sygnału – w jednym urządzeniu. Dzięki temu idealnie nadaje się dla profesjonalistów, majsterkowiczów, studentów i każdego, kto potrzebuje niezawodnego i przenośnego narzędzia do diagnozowania i testowania obwodów elektronicznych.

Dlaczego warto kupić FNIRSI DST-201?

• Wielofunkcyjne urządzenie 3 w 1: połączenie multimetru, oscyloskopu i generatora sygnału w jednym urządzeniu pozwala zaoszczędzić miejsce i koszty bez uszczerbku dla funkcjonalności poszczególnych przyrządów.
• Przy wymiarach około 177 × 87 × 34,5 mm i wadze około 300 g, DST-201 jest idealny do mobilnego użytku w terenie lub w miejscach pracy o ograniczonej przestrzeni.
• Szeroki zakres funkcji pomiarowych: Przyrząd oferuje pomiary napięcia i prądu AC/DC, rezystancji, pojemności, częstotliwości, temperatury, diody i ciągłości, pokrywając większość typowych potrzeb elektroniki.
• DST-201 zapewnia dokładne pomiary z rozdzielczością do 19999 zliczeń i obsługuje True RMS dla pomiarów AC, zapewniając wiarygodne wyniki nawet dla niestandardowych sygnałów.
• Długa żywotność baterii i łatwe ładowanie.

Multimetr o szerokim zakresie pomiarowym

FNIRSI DST-201 to wielofunkcyjny multimetr cyfrowy, który oferuje szeroki zakres funkcji pomiarowych do zaawansowanego testowania obwodów elektronicznych. Multimetr ten może mierzyć napięcie stałe do 1000 V i napięcie zmienne**do 750 V, prąd stały i zmienny do 9,999 A, rezystancję do 19,999 MΩ,pojem­ność do 99,99 mF i częstotliwość do 9,999 MHz. Obsługuje również pomiary temperatury w zakresie od –55°C do 1300°C (czujnik temperatury nie wchodzi w skład zestawu),diody i ciągłości. Funkcje pomiaru pod napięciem (LIVE) i True RMS dla napięć i prądów AC zapewniają bezpieczne i dokładne wyniki podczas testowania obwodów pod napięciem i niestandardowych sygnałów. Dzięki temu multimetrowi można skutecznie diagnozować i weryfikować działanie szerokiej gamy urządzeń elektronicznych.

Oscyloskop o szerokości pasma 1 MHz i częstotliwości próbkowania 5 MSa/s

Model DST-201 jest wyposażony w oscyloskop oszerokości pasma analogowego1 MHz i częstotliwości próbkowania 5 MSa/s. Obsługuje pomiary napięcia szczytowego do ±400 V (z sondą 10×) i oferuje czułość pionową od 10 mV/div do 10 V/div. Podstawa czasu wynosi od 500 ns/div do 20 s/div. Obsługuje równieżautoma­tyczny pomiar parametrów takich jak Max, Min, Avg, RMS, VPP, częstotliwość, okres i cykl pracy.

Generator sygnału z 13 przebiegami

Wbudowany generator sygnału obsługuje 13 rodzajów przebiegów wyjściowych, w tym sinusoidalny, kwadratowy, trójkątny i piłokształtny­.Zakres częstotliwości wynosi od 0 Hz do 10 kHz, a amplituda sygnału wyjściowego jest regulowana w zakresie od 0,1 V do 3,0 V. Cykl pracy fali prostokątnej można regulować w zakresie 0–100%. Generator ten jest idealny do testowania obwodów analogowych i cyfrowych.

Kolorowy wyświetlacz TFT i przyjazne dla użytkownika elementy sterujące

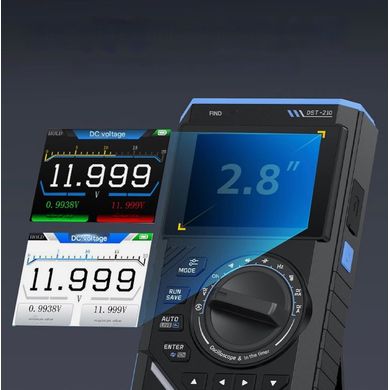

DST-201 posiada 2,8-calowy kolorowy wyświetlacz TFTz regulowanym podświetleniem i dwoma wyświetlaczami motywów. Przyjazną obsługę zapewnia obrotowy przełącznik funkcji i intuicyjny interfejs, ułatwiający szybką i wydajną obsługę.



Długa żywotność baterii i ładowanie przez USB-C

Wbudowana bateria litowa o pojemności 3000 mAh zapewnia do 15 godzin pracy na jednym ładowaniu. Urządzenie jest wyposażone w portUSB-C do szybkiego i wygodnegoła­dowania, dzięki czemu idealnie nadaje się do użytku mobilnego.

Specyfikacje:

Podstawowe specyfikacje:

• Model.
• Wyświetlacz: 2,8-calowy kolorowy wyświetlacz TFT
• Podświetlenie: Regulowana jasność
• Zasilanie: USB-C (5V/1A)
• Bateria: litowa 3000 mAh
• Języki.
• Wymiary: około 177,43 × 87,47 × 34,5 mm
• Waga: ok. 300 g


Parametry oscyloskopu:

• Częstotliwość próbkowania: 5 MSa/s
• Szerokość pasma analogowego: 1 MHz
• Impedancja wejściowa: 1 MΩ
• Tryb połączenia: AC/DC
• Zakres napięcia testowego: sonda 1:1: 80 Vpp (maks. +40 V), sonda 10:1: 800 Vpp (maks. +400 V)
• Czułość pionowa: 10 mV/sekcję ~ 10 V/sekcję (x1)
• Przesunięcie pionowe: regulowane za pomocą wskaźników
• Pozioma podstawa czasu: 500 ns ~ 20 s
• Tryb wyzwalania: Automatyczny/Nor­malny/Prosty
• Typ wyzwalania: Krawędź narastająca i opadająca
• Poziom wyzwalania: Regulowany za pomocą wskaźników
• Zatrzymanie kształtu fali: Obsługa (funkcja HOLD)
• Pomiar automatyczny: Max, Min, Średnica (Vavg), RMS, VPP, Częstotliwość, Okres, Cykl pracy


Parametry multimetru:

• Napięcie DC (DC): 1,9999 V / 19,999 V / 199,99 V / 1000 V
• Napięcie prądu przemiennego (AC): 1,9999 V / 19,999 V / 199,99 V / 750,0 V
• Prąd stały (DC): 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Prąd przemienny (AC): 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A
• Rezystancja: 19,999 MΩ / 1,9999 MΩ / 199,99 KΩ / 19,999 KΩ / 1,9999 KΩ / 199,99 Ω
• Pojemność: 999,9 µF / 99,99 µF / 9,999 µF / 999,9 nF / 99,99 nF / 9,999 nF / 9,999 mF / 99,99 mF
• Częstotliwość: 9,999 MHz / 999,9 kHz / 99,99 kHz / 9,999 kHz / 999,99 Hz / 99,99 Hz / 9,999 Hz
• Temperatura: –55 do 1300 °C (-67 do 2372 °F), sonda temperatury nie wchodzi w skład zestawu
• Kontrola diody/ciągłości: Tak
• Pomiar napięcia AC za pomocą jednej sondy (LIVE): Tak


Parametry generatora sygnału:

• Przebieg wyjściowy: 13 obsługiwanych typów przebiegów wyjściowych
• Zakres częstotliwości przebiegu: 0 – 10 kHz
• Cykl pracy fali prostokątnej: 0 – 100% (fala prostokątna i piłokształtna są regulowane)
• Amplituda sygnału wyjściowego: 0,1 V – 3,0 V

Zawartość opakowania

• FNIRSI DST-201
• końcówki pomiarowe do multimetru
• kabel pomiarowy z końcówkami krokodylkowymi
• sonda pomiarowa
• kabel do ładowania
