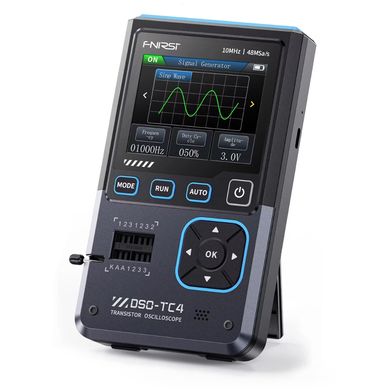

FNIRSI DSO-TC4 Ręczny oscyloskop cyfrowy, tester tranzystorów, generator sygnału 3w1, wyświetlacz 2,4",

FNIRSI DSO-TC4 to wszechstronny przyrząd, który upraszcza pracę izwiększa wydajność diagnostyki, rozwoju i naprawy. Idealny dla inżynierów elektryków, majsterkowiczów, studentów i profesjonalistów, którzy chcą mieć niezawodnego partnera w kieszeni. Urządzenie to łączy w sobie trzy przyrządy w jednym kompaktowym opakowaniu – oscyloskop, tester elementów półprzewodnikowych i generator sygnału. Ten wielofunkcyjny pomocnik jest przeznaczony do szybkich pomiarów, debugowania i testowania, niezależnie od tego, czy pracujesz w laboratorium, warsztacie czy w terenie. Dzięki wbudowanemu akumulatorowi(1500 mAh) i niewielkiej wadze jest łatwy do przenoszenia i zawsze pod ręką, gdy jest potrzebny.

Precyzyjne pomiary i szeroki zakres opcji testowych

Dzięki realistycznej częstotliwości próbkowania 48 MSa/s i ana­logowej szerokości pasma 10 MHz, DSO-TC4 może niezawodnie rejestrować nawet szybkie sygnały. Przyrząd oferuje automatyczną identyfikację komponentów, w tym tranzystorów, diod, tranzystorów FET lub tyrystorów, i rozpoznaje ich piny bez żmudnej konfiguracji.

Dostosowany generator sygnału

Urządzenie zawiera generator o częstotliwości wyjściowej do 50 kHz, z możliwością regulacji częstotliwości, amplitudy (0–3 V) i naprzemienności sygnału, co czyni go idealnym narzędziem do testowania obwodów, prototypowania i nauczania.

Kompaktowy, ale bezkompromisowy

Kolorowy wyświetlacz TFT o przekątnej 2,8 cala wyświetla sygnały jasno i wyraźnie, a obsługa przechwytywania i przechowywania przebiegów umożliwia analizę po zakończeniu testów. Wysokie limity napięcia wejściowego (do ±400 V przy użyciu sondy 10:1) zapewniają ochronę nawet w wymagających zastosowaniach.

Parametry techniczne

• Rozmiar wyświetlacza: 2,8"
• Typ wyświetlacza: TFT
• Automatyczne wyłączanie w trybie bezczynności: tak
• ochrona przed wypaleniem: tak
• automatyczna kalibracja: tak
• Pojemność zintegrowanej baterii: 1500 mAh (do 4 godzin pracy)
• Częstotliwość próbkowania: 48MSa/s
• Wyjście generatora: do 50 kHz
• Analogowa szerokość pasma: 10 MHz
• Impedancja wejściowa: 1 MΩ
• Test cewki indukcyjnej: 10μH~1000μH
• Test DS18B20: tak
• Test DHT11: tak
• Testowane napięcie: do ±400 V
• tryb sprzężenia: AC/DC
• zakres napięcia testowego: 1:1 sonda: 80Vpp (+40V)
• podstawowy zakres czasu: od 50ns do 20s
• Generator sygnału: 13 typów wyjść, 0–50 kHz, 0–3 V
• Czułość pionowa: 10 mV/div do 10V/div (zakres X1)
• tryby przełączania: automatyczny/nor­malny/prosty
• poziom wyzwalania: regulowany ze wskazaniem
• pomiar automatyczny: maks., min., średnia, RMS, Vpp, częstotliwość, cykl, cykl pracy
• złącze ładowania: USB-C
• obsługiwane języki: chiński, angielski, niemiecki, portugalski, japoński, hiszpański, koreański, rosyjski
• Wymiary: 90×142×27,5 mm
• waga: 186 g

Zawartość opakowania

• 1x DSO-TC4
• 1x kabel ładujący USB-C
• 1x sonda P6100
• 1x adapter
• 1x kabel z zaciskami krokodylkowymi
• 3x hak testowy
