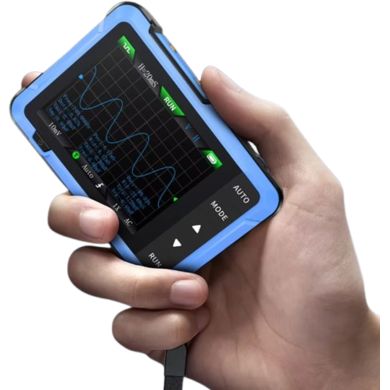

Cyfrowy ręczny oscyloskop i generator sygnału FNIRSI DSO510, 10 MHz

FNIRSI DSO510to ręcznycyfrowy oscyloskop połączony z generatorem sygnału, który zapewnia szeroki zakres funkcji do analizy i testowania obwodów elektronicznych. Jego **kompaktowa konstrukcja, prosta obsługa i wysoka wydajność sprawiają, że jest to idealne narzędzie dla profesjonalistów i hobbystów elektroniki.
Doskonale nadaje się do szerokiego zakresu zastosowań, od podstawowych pomiarów po zaawansowaną analizę.

Ten oscyloskop oferuje szerokość pasma 10 MHz i częstotliwość próbkowania 48 MS/s, umożliwiając dokładny pomiar i analizę sygnałów. Zpodstawą czasowąregulowaną w zakresie od 50 ns do 20 simaksymalnym mierzalnym napięciem 400 V, może obsługiwać szeroki zakres zastosowań, w tym konserwację, rozwój i szkolenia. Dzięki wbudowanemu generatorowi sygnału DDS, który obsługuje do 13 rodzajów przebiegów o **częstotliwości do 50 kHz, można skutecznie symulować różne obwody elektroniczne.

Wyświetlacz2,8" o rozdzielczości 320×240pikseli zapewnia jasny i przejrzysty obraz mierzonych sygnałów.
Funkcja automatycznego ustawiania parametrów za pomocą jednego przycisku (AUTO) upraszcza obsługę i oszczędza czas podczas pomiaru. Inne przydatne funkcje obejmują **Zawieszanie, przesuwanie, zapisywanie przebiegów i eksportowanie obrazów, umożliwiając szczegółową analizę sygnału i łatwe zarządzanie danymi.

FNIRSI DSO510 jest wyposażony we wbudowany akumulator litowo-jonowy o pojemności 1000 mAh, który zapewnia do 4 godzin pracy na jednym ładowaniu. Ładowanie jest łatwe dzięki nowoczesnemu złączu USB-C , które można również wykorzystać do podłączenia urządzenia do komputera.

Oscyloskop ten oferuje trzy tryby wyzwalania (pojedynczy, normalny i automatyczny) i obsługuje analizę zarówno okresowych sygnałów analogowych, jak i nieokresowych sygnałów cyfrowych. Niewielka waga i mały rozmiar sprawiają, że jest to idealne narzędzie do przenośnego użytku, które docenią technicy w terenie i studenci podczas pracy laboratoryjnej.

Cechy:

• Połączenie oscyloskopu i generatora sygnału**, umożliwia nie tylko dokładny pomiar sygnałów, ale również ich generowanie (do 13 rodzajów przebiegów) z częstotliwością do 50 kHz, co idealnie nadaje się do testowania i symulacji układów elektronicznych.
• Wysoka dokładność pomiaru, szerokość pasma 10 MHz, częstotliwość próbkowania 48 MS/s i możliwość pomiaru napięć do ±400 V zapewniają wiarygodne wyniki nawet w trudnych warunkach.
• Kompaktowa i przenośna konstrukcja**, niewielki rozmiar i waga sprawiają, że idealnie nadaje się do pracy w terenie, a wbudowany akumulator zapewnia do 4 godzin pracy na jednym ładowaniu.
• Łatwy w użyciu i szybki w konfiguracji**, funkcja AUTO i intuicyjne elementy sterujące ułatwiają szybkie i wydajne pomiary, co jest doceniane zarówno przez profesjonalistów, jak i początkujących.
• Łączność i udostępnianie danych, port USB-C umożliwia łatwe przesyłanie danych do komputera, udostępnianie zapisanych przebiegów i aktualizacji oprogramowania układowego, zwiększając elastyczność w pracy.

Parametry techniczne
Ogólne

• Wyświetlacz: 2,8" LCD o rozdzielczości 320×240 pikseli
• Zasilanie: wbudowana bateria litowo-jonowa 1000 mAh, do 4 godzin pracy na baterii, ładowanie przez USB-C (5V/1A)
• Ładowanie: 5 V / 1 A
• Wymiary: 99 × 68,3 × 19,5 mm
• Waga: 104 g

Oscyloskop:

• Liczba kanałów: 1
• Szerokość pasma: 10 MHz
• Częstotliwość próbkowania: 48 MS/s
• Podstawa czasu: 50 ns/div do 20 s/div (kroki 1–2–5)
• Czułość pionowa: od 10 mV/div do 20 V/div (kroki 1–2–5)
• Maksymalne napięcie wejściowe: sonda 1X: ±40 V (Vpp: 80 V), sonda 10X: ±400 V (Vpp: 800 V)
• Tryby wyzwalania: automatyczny, normalny, jednorazowy
• Krawędź startowa: krawędź prowadząca/zwi­sająca
• Typ splotu: AC/DC

Generator sygnałów:.

• Typy kształtów fali: sinusoidalny, prostokątny, piłokształtny, półfalowy, pełnofalowy, skokowy, odwrotny skokowy, wykładniczy wzrost, wykładniczy spadek, sygnał DC, wielotonowy, impuls opadający, fala Lorentza.
• Zakres częstotliwości: 0–50 kHz
• Amplituda wyjściowa: 0,1–3,0 V
• Stopień: 0–100% (dla wełny prostokątnej i piłokształtnej)

Inne cechy:

• Języki: chiński, angielski, rosyjski, japoński, hiszpański, portugalski, niemiecki, koreański
• Automatyczna regulacja: funkcja AUTO do szybkiego wyświetlania mierzonego sygnału
• Przechowywanie i eksport danych: możliwość przechowywania przebiegów i eksportowania obrazów przez USB-C
• Obsługa udostępniania USB: umożliwia łatwe przesyłanie danych do komputera
