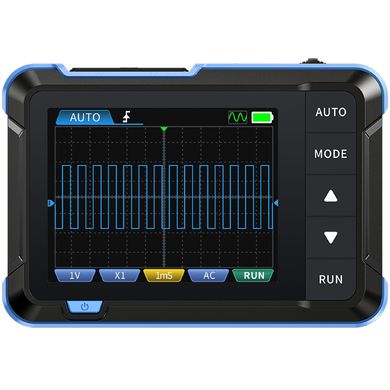

FNIRSI DSO153 Cyfrowy ręczny oscyloskop i generator sygnału, 1 MHz

Oscyloskop cyfrowy 2 w 1 FNIRSI DSO153 to bardzo wszechstronny i wydajny przyrząd, który łączy w sobie funkcje oscyloskopu cyfrowego i generatora sygnału. Przyrząd ten jest idealnym wyborem dla studentów, a także profesjonalnych i amatorskich techników, którzy potrzebują kompaktowego, ale wydajnego urządzenia do diagnostyki i analizy obwodów elektronicznych.

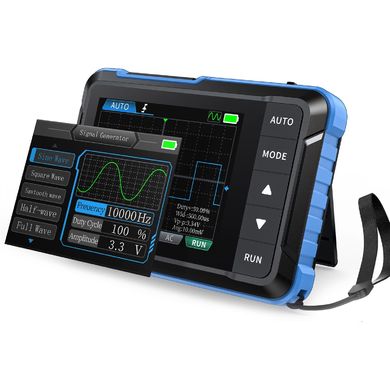

FNIRSI DSO153 genialnie integruje cyfrowy oscyloskop i generator sygnału funkcyjnego w jednym. Posiada duży 2,8-calowy kolorowy wyświetlacz o rozdzielczości 320×240 pikseli, który zapewnia wyraźną wizualizację postępów. Dzięki miniaturowym rozmiarom i zintegrowanej baterii o pojemności 1000 mAh i czasie pracy 4 godzin, jest to świetne narzędzie nie tylko do laboratoriów, domowych warsztatów czy szkół, ale także dla pracowników w terenie, np. podczas napraw u klienta.

Oscyloskop
Ręczny oscyloskop DSO153 posiada częstotliwość próbkowania w czasie rzeczywistym na poziomie 5MS/s i szero­kość pasma 1MHz. Dzięki pełnej funkcji wyzwalania (pojedyncze, normalne, automatyczne) może być używany zarówno do okresowych sygnałów analogowych, jak i okresowych sygnałów cyfrowych. Ponadto jest wyposażony w wydajny program AUTO uruchamiany jednym przyciskiem. Dzięki temu zmierzony przebieg może być wyświetlany bez skomplikowanej konfiguracji.

Generator sygnałów

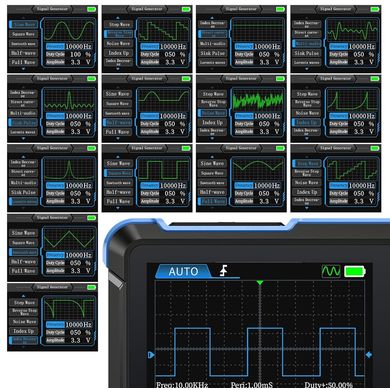

Wbudowany generator sygnału funkcyjnego DDS z 14 typami standardowych funkcji i regulacją częstotliwości 0–10 kHz zapewnia doskonałą elastyczność symulacji różnych sygnałów.

Korzyści:.

• 2w1: Dwutrybowy oscyloskop i generator sygnału DDS o wysokiej szerokości pasma 1MHz, wysokiej częstotliwości próbkowania 5MS/s, zakresie podstawy czasu 500ns-20S i może mierzyć napięcie do ±400V.
• Generator sygnału: Generator sygnału DDS może generować 14 przebiegów, a maksymalna częstotliwość wyjściowa przebiegów wynosi do 10 kHz.
• Łatwy pomiar: Ręczny oscyloskop posiada inteligentną funkcję automatycznej konfiguracji jednym kliknięciem. Długie naciśnięcie przycisku AUTO szybko kalibruje linię bazową i wyświetla przebieg pomiaru bez skomplikowanego strojenia.

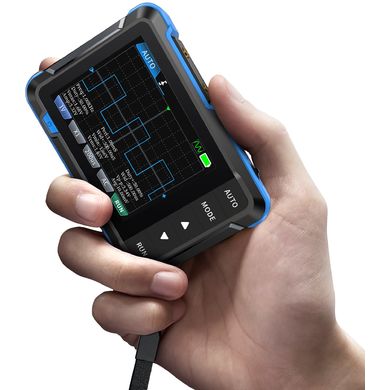

• Przenośność i kompaktowość: Niewielkie rozmiary i niska waga sprawiają, że oscyloskop jest łatwy do przenoszenia, idealny do pracy w terenie lub dla studentów.
• Wszechstronność**: Dzięki zintegrowanemu generatorowi sygnału urządzenie może być wykorzystywane do szerokiego zakresu zadań testowych i pomiarowych.
• Łatwy w użyciu: Interfejs użytkownika jest intuicyjny i łatwy w nawigacji, umożliwiając szybką konfigurację i pobieranie pomiarów.

Specyfikacja techniczna:.
Oscyloskop:

• Częstotliwość próbkowania: 5MSa/s
• Szerokość pasma: 1 MHz
• Czułość pionowa: 10mV/Div – 20V/Div
• Zakres podstawy czasu: 500ns/Div – 20s/Div
• Zakres napięcia: X1: ±40V (Vpp: 80V), X10: ±400V (Vpp: 800V)
• Metoda uruchamiania: automatyczna / normalna / pojedyncza
• Metoda podłączenia: AC/DC

Generator sygnałów:.

• Zakres częstotliwości: 0–10 kHz
• Zakres cyklu pracy: 0–100%
• Zakres amplitudy: 0,1–3,3 V

Inne:.

• Wyświetlacz: 2,8", rozdzielczość: 320×240
• Ładowanie USB: 5 V/1 A
• Bateria: litowa, 1000 mAh
• Wymiary: 99×68,3×19,5 mm
• Waga: 100 g
