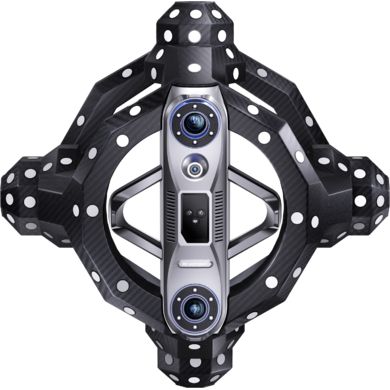

Skaner śledzący 3D Revopoint Trackit

Revopoint Trackit to zaawansowany skaner optyczny 3D z możliwością śledzenia pozycji, który łączy system podwójnej kamery ze skanowaniem niebieskim laserem w celu osiągnięcia przemysłowej precyzji.Urządze­nie umożliwia skanowanie całkowicie bez użycia markerów, sprayów lub innych środków pomocniczych, znacznie przyspieszając przepływ pracy i zmniejszając koszty przygotowania obiektu. Skaner osiągawyjątkową dokładność objętościową 0,025 mm + 0,04 mm × L (m), co plasuje go wśród najlepszych w swojej klasie. Automatyczna kalibracja za pomocą dwuosiowego gimbala skraca czas przygotowania o połowę w porównaniu z tradycyjnymi metodami, eliminując jednocześnie błędy ludzkie podczas konfiguracji. Urządzenie może skanować obiekty w zakresie od 10 mm do 6 m, obejmując szeroki zakres zastosowań, od małych części po całe pojazdy. Lekka, ale wytrzymała konstrukcja z włókna węglowego zapewnia integralność strukturalną nawet w trudnych warunkach przemysłowych, a objętość śledzenia sięgająca 3,26 × 2,85 m w odległości 4 m zapewnia wystarczającą przestrzeń do wydajnej pracy z dużymi obiektami.

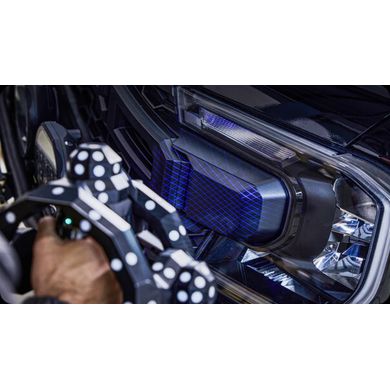

Trackit posiada dwa tryby skanowania laserowego dla maksymalnej wszechstronności użytkowania. 30-liniowy niebieski laser krzyżowy może rejestrować do 1,5 miliona punktów na sekundę, umożliwiając szybkie skanowanie dużych powierzchni, w tym ciemnych i błyszczących materiałów, które są trudne do przetworzenia przez konwencjonalne skanery. Proste przełączenie na pojedynczą wiązkę niebieskiego lasera zapewnia dokładną rejestrację głębokich otworów, wąskich rowków i złożonych kształtów geometrycznych­.Podwójna podstawa kamery stale monitoruje pozycję skanera w przestrzeni i automatycznie łączy poszczególne obrazy, eliminując potrzebę ręcznego wyrównywania w postprodukcji. Dołączone oprogramowanie Revo Trackit zapewnia podgląd chmury punktów na żywo, automatyczne łączenie siatek, narzędzia do edycji i eksport do formatów PLY, OBJ, STL i FBX. W zestawie znajdują się również narzędzia Revo Measure and Design do konwersji skanów do CAD, analizy wymiarowej i raportowania standardów GD&T, dzięki czemu Trackit jest idealny do kontroli jakości, inżynierii odwrotnej i prototypowania.

Specyfikacja:

• Dokładność objętości: 0,025 mm + 0,04 mm × L(m)
• Prędkość skanowania: do 1,5 miliona punktów na sekundę

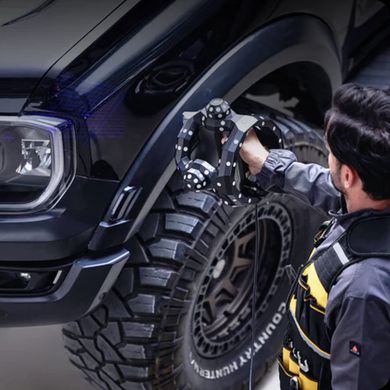

• Zakres skanowania: od 10 mm do 6 m
• Objętość skanowania: 3,26 × 2,85 m w odległości 4 m
• Typ lasera: niebieski laser, długość fali 450 nm
• Tryby lasera: 30-liniowy krzyż i pojedyncza wiązka
• System śledzenia: podwójna podstawa kamery z optycznym systemem śledzenia
• Kalibracja: automatyczna z dwuosiowym gimbalem
• Konstrukcja ramy: włókno węglowe
• Obsługiwane formaty: PLY, OBJ, STL, FBX
• Oprogramowanie: Revo Trackit, Revo Measure, Revo Design
• Zastosowanie: skanowanie ręczne lub stacjonarne
